日韩在线观看网站-日韩在线观看视频网站-日韩在线观看视频免费-日韩在线观看视频黄-日韩在线观看免费完整版视频-日韩在线观看免费

大體積混凝土的升溫規律及其影響因素

大體積混凝土的升溫規律及其影響因素 1.?升溫階段劃分??溫升期?：澆筑后4小時開始升溫，1-3天內達到峰值（硅酸鹽水泥）或1-5天（礦渣/粉煤灰水泥）?。?降溫期?：峰值后進入降溫階段，持續10-30天，具體時長與混凝土厚度、環境溫度相關?。?穩定期?：終與環境溫度一致，需監測強度發展?。 2.?溫度變化關鍵數據??峰值溫度?：夏季施工時，中心溫度可達60-80℃（如2米厚底板使用425級水泥）?。?溫控標準?：入模溫度≤30℃，溫升≤50℃，降溫速率≤...

混凝土表面氣泡過多的原因及防治措施

混凝土表面氣泡過多的原因及防治措施如下： 1.?原材料因素? ?水泥助磨劑?：水泥生產中添加的助磨劑（含表面活性劑）會顯著增加含氣量，尤其當水泥細度過細或堿含量高時更明顯?。 ?骨料級配?：粗骨料針片狀顆粒多或砂率偏低（細砂含量＞60%）會導致振搗時氣泡聚集?。 ?外加劑?：引氣劑或減水劑摻量過大（如羧酸系減水劑＞0.7%）會引入不穩定氣泡?。 2.?配合比問題? ?水灰比過高?：自由水過多易形成蒸發氣泡，尤其低強度混凝土（如C35）中更突出?。 ?粉煤灰...

為什么混凝土會返堿？

混凝土返堿（又稱泛堿）是混凝土表面析出白色鹽類結晶的現象，主要由可溶性堿（如氫氧化鈣）隨水分遷移至表面并與二氧化碳反應生成碳酸鈣所致。以下是其成因、危害及防治措施的詳細分析： 一、返堿的成因 ?化學反應過程? 水泥水化反應生成氫氧化鈣（Ca(OH)?），溶于水后通過毛細孔遷移至表面，與CO?反應生成碳酸鈣（CaCO?）?。 反應式：Ca(OH)?+CO?→CaCO?↓+H?O 誘發條件? ?水分遷移?：混凝土內部孔隙水攜帶堿鹽向表面蒸發?。 ?環境因素?：...

不同溫度下外加劑對混凝土的影響

不同溫度下外加劑對混凝土有哪些影響呢？這些影響主要體現在凝結時間、強度發展、工作性能及耐久性等方面。 一、低溫環境下（<5℃）的影響 ?早強劑的作用? 低溫延緩水泥水化，早強劑（如氯化鈣、三乙醇胺）可加速早期強度發展，3天強度提高30%-50%?。 需注意氯鹽類早強劑對鋼筋的腐蝕風險，限制摻量（≤1%）?。 ?防凍劑的應用? 復合型防凍劑（含亞硝酸鹽、尿素）可降低冰點至-15℃，同時促進水化反應?。 二、高溫環境下（>30℃）的影響 ?緩凝劑的...

混凝土強度低下會產生什么危害

混凝土強度低下會對建筑結構的安全性和耐久性造成多方面危害，具體表現及影響如下： 一、結構安全性危害 ?承載力下降? 抗壓強度不足導致構件無法承受設計荷載，可能引發局部開裂或整體坍塌?。 抗震性能降低，地震時易發生脆性破壞?。 ?變形與裂縫? 剛度不足導致構件變形過大（如樓板撓度過限），影響正常使用?。 早期裂縫增多（寬度超限），加速結構劣化?。 二、耐久性危害 ?抗滲性降低? 孔隙率增加使水分、氯離子滲透率上升，鋼筋銹蝕風險提高?。 北方地區凍融循環破壞加...

混凝土試塊制作流程及注意事項都有哪些

混凝土試塊制作流程及注意事項如下：? 一、制作流程??試模準備?檢查試模尺寸（標準立方體15cm×15cm×15cm，抗滲試塊為圓柱形）及垂直度（相鄰面偏差≤0.5°）?。涂刷隔離劑（礦物油等），避免殘留油漬或破損試模?。?混凝土取樣?從攪拌車1/4~3/4處隨機取樣，確保代表性?。檢測坍落度（每車必測），調整至設計值?。?裝模與振搗?分兩層裝入試模，每層厚度均勻，插搗次數≥25次（螺旋方向從邊緣向中心）?。搗棒規格：直徑16mm、長600mm圓鋼，端部磨...

影響混凝土收縮及膨脹的因素

混凝土的收縮及膨脹受多種因素綜合影響，主要可分為以下幾類： 一、材料因素? 水泥特性?水泥用量越高，水化熱越大，導致溫度收縮和化學收縮加劇?。水泥中游離氧化鈣或方鎂石含量過高時，后期水化反應會引發延遲膨脹?。?骨料影響?使用含活性氧化硅的骨料可能引發堿骨料反應，生成吸水性凝膠導致體積膨脹達3倍?。鋼渣骨料中的硫化亞鐵氧化后體積膨脹4倍，易造成表面開裂?。 二、環境與施工因素? 溫濕度變化?溫度每下降15℃，鋼筋對混凝土的約束力可達31MPa，易引發開裂?。...

水泥顆粒的形狀和大小對水泥強度的影響

水泥顆粒的形狀和大小對水泥強度有顯著影響，主要體現在水化反應速度、收縮性及顆粒級配等方面。 以下是具體分析： 一、顆粒大小的影響?細度與早期強度?：顆粒越細，比表面積越大，水化反應越快且更完全，早期強度越高。但過細（如小于1μm）會導致需水量增加、澆筑性能下降，且浪費粉磨能量?。?合理粒徑范圍?：3–32μm的顆粒對28天強度起主要作用，其中3–16μm能提升熟料利用率?。大于32μm的顆粒水化率低，活性差；超過64μm時基本無強度貢獻?。 二、顆粒形狀的...

工作性能好的混凝土有哪些特征

工作性能好的混凝土通常具備以下特征，這些特征直接影響其施工效率和結構質量： 一、泵送連續性滿管泵出? 混凝土泵送時出料口應保持連續滿管狀態，無斷流或間歇現象?。穩定性? 泵送過程中壓力波動小，液壓系統無異常沖擊?。 二、振搗狀態?石子微露? 振搗前表面石子應微露1/3至1/2粒徑，表明骨料分布均勻?。?無離析? 各組分（水泥漿、骨料）分布均勻，無局部堆積或跑漿現象?。 三、流動性能?坡腳維持? 混凝土邊緣應形成穩定坡腳，并在流動中持續向前翻滾?。?低泌水性...

從現場混凝土狀態判斷質量問題

從現場混凝土狀態判斷質量問題，可通過以下特征綜合分析： 一、工作性能異常表現?流動性異常?? 過稀?：石子表面裹漿不足，停泵易堵管（外加劑過量）? 過稠?：流動性差且不自然，需重力流淌（用水不足或外加劑不足）? 黏聚性缺陷?碎石裸露、漿體包裹不均（砂率偏低或膠凝材料不足）? 分層離析（骨料級配不合理或振搗不足）? 保水性差?表面泌漿泛黃（外加劑過量或含氣量低）? 骨料底部出現水泡（增稠劑過量導致氣泡無法排出）? 二、表面狀態診斷? 泌水嚴重+碎石裸露?：砂...

為什么使用混凝土表面增強劑

使用混凝土表面增強劑的原因主要有以下幾點：一、提高混凝土表面強度直接增強效果：混凝土表面增強劑通過與混凝土內部的游離堿發生化學反應，生成更加穩定、密實的晶體結構，從而顯著增強混凝土表面的強度。這種增強效果一般可使混凝土強度提高5-10兆帕，甚至在某些情況下可達20-40%，理想情況下甚至可達45%。長期穩定性：增強后的混凝土強度能夠保持長期穩定，不會因時間的推移而出現明顯的強度衰減，這為建筑工程提供了長期的強度保障。二、改善混凝土表面性能耐磨性：增強劑的使...

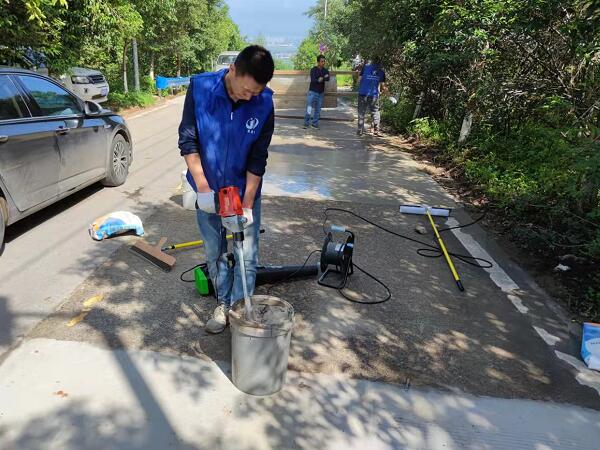

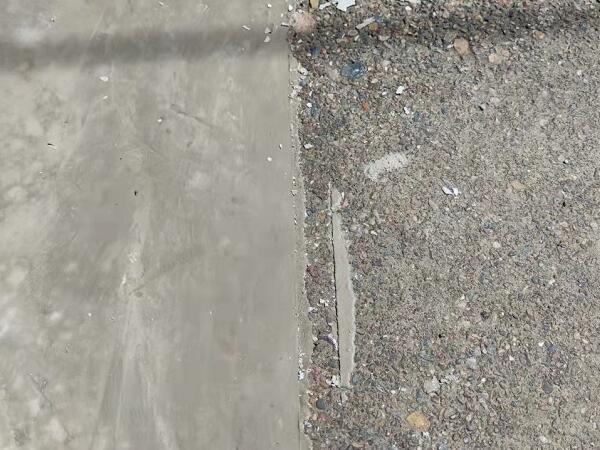

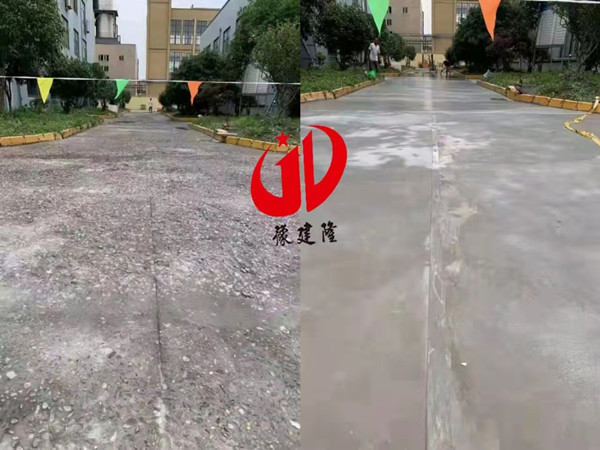

道路修補料的應用領域

道路修補料的主要用途廣泛，涵蓋了多個領域，主要用于解決水泥路面起砂、麻面及表面破損露料等問題，并可用于橋梁伸縮縫等方面的修補。以下是道路修補料的主要應用領域：一、道路領域城市道路：道路修補料是城市道路修補的理想選擇，能夠有效解決路面起殼、起砂、開裂、露碎石子、蜂窩、麻面等問題，提高道路的平整度和耐久性。鄉村公路：在鄉村公路的維護中，道路修補料也發揮著重要作用，快速修復破損路面，保障鄉村交通的順暢。橋梁伸縮縫：道路修補料的高粘結性和快速固化特點，使其非常適合...
